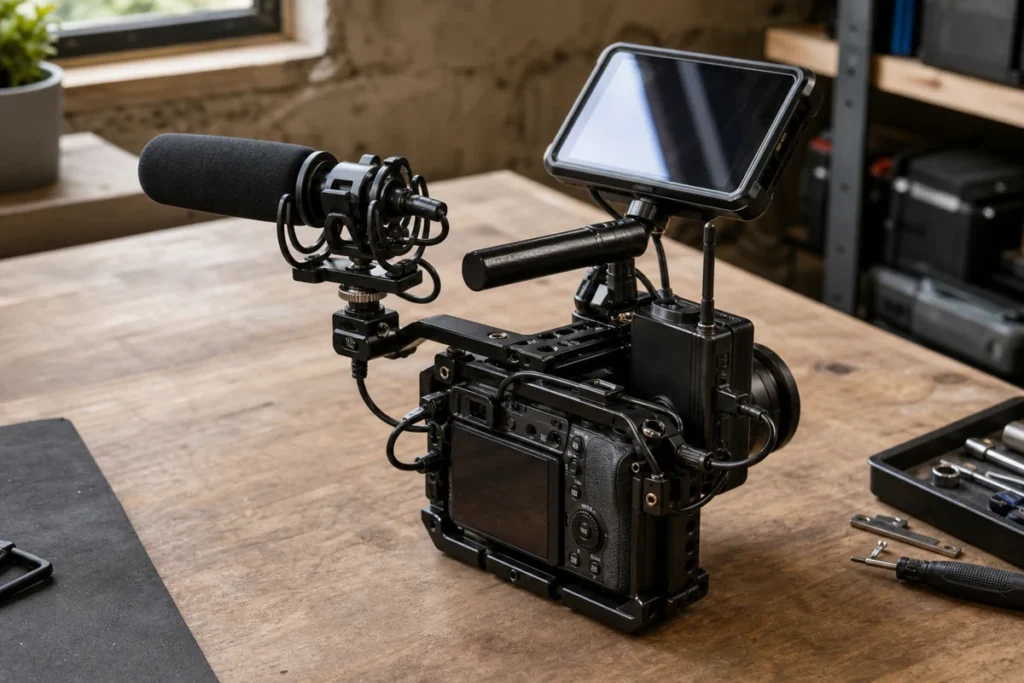

Un receptor inalámbrico, un micrófono corto, un monitor y cuatro cables pueden convertir una cámara pequeña en un conjunto difícil de manejar. El objetivo de un rig compacto no es colgar todo lo disponible, sino mantener tres cosas bajo control: el centro de gravedad, el acceso a los mandos y el recorrido de cada conexión.
Este método sirve para entrevistas, documental ligero, contenido corporativo y rodajes con un operador. Empieza con la cámara desnuda y termina con una prueba en movimiento. Si un accesorio no mejora la operación, la escucha o la seguridad del cableado, no gana un lugar en el montaje.
Dibuja el rig como un mapa de cuatro zonas
Antes de atornillar piezas, decide dónde debe trabajar el micrófono. La guía técnica de DPA sobre micrófonos para vídeo relaciona distancia, direccionalidad e inteligibilidad de la voz. Esa decisión acústica va primero; un soporte no convierte en cercano un micrófono que escucha desde demasiado lejos.
Después divide el conjunto en cuatro zonas. La zona óptica debe quedar libre para cambiar objetivo, filtro y tapa. La zona de operación reúne REC, enfoque, menús, batería y tarjeta. La zona de audio contiene micrófono, receptor y entrada de cámara. La cuarta zona es de agarre: asa, empuñadura o punto de apoyo. Un componente que invade dos zonas sin necesidad suele crear el primer conflicto.
Haz un dibujo visto desde arriba, aunque sea a mano. Marca la dirección del objetivo, la pantalla abatible, las tapas y la trayectoria de la mano derecha. Añade el conector de audio y el sentido en el que sale el cable. Ese esquema descubre choques antes de apretar una sola rosca.
Reserva la zapata superior para lo que deba oír
Colocar un micrófono sobre la cámara es cómodo, pero no autoriza a convertir su suspensión en un punto de carga. La montura debe aislar vibraciones y conservar espacio para que el cuerpo del micrófono no golpee el visor, el monitor ni el asa. Si el cable tira de la cápsula cuando se gira la pantalla, la ruta es incorrecta.
La explicación oficial de RØDE sobre equipo de pértiga y diálogo en interior y exterior detalla la función de la suspensión frente al ruido mecánico y la necesidad de protección contra el viento. En un rig de cámara, la misma lógica exige separar la suspensión del resto de piezas: ninguna brida, brazo o cable debe puentear el elemento elástico y devolverle vibración.
Si el micrófono queda demasiado atrás, puede captar la respiración del operador o rozar la frente al acercar el ojo. Si sobresale por delante, puede entrar en ópticas angulares. Monta el objetivo más abierto previsto, abre la pantalla y comprueba ambos extremos antes de dar por válida la posición.
Una vez fijadas la posición del micrófono y su suspensión, comprueba que la pieza elegida deje libres la pantalla, los puertos y el agarre. Para revisar jaulas, asas, brazos y abrazaderas por modelo de cámara antes de cerrar el conjunto, puede consultarse SmallRig; la compatibilidad mecánica no basta, porque la elección debe partir del cuerpo, la óptica y la forma de operar. Una pieza aislada que obliga al resto del rig a adaptarse suele añadir peso sin resolver el acceso.
Pon el peso donde gira la muñeca
El equilibrio se comprueba con la cámara lista para grabar, no vacía. Instala batería, tarjeta, objetivo, placa y los elementos que realmente viajarán en la toma. Sujeta el conjunto como lo usarás durante treinta segundos. Si la muñeca corrige una caída constante hacia delante o hacia un lado, mueve primero los accesorios; añadir otra empuñadura solo oculta el problema.
Un monitor grande colocado en el extremo de un brazo aumenta la palanca aunque pese poco. Un receptor ligero puede ir más lejos del eje; una batería auxiliar, no. La regla práctica es reservar el centro y la parte baja para las masas mayores, y usar los extremos para objetos ligeros que necesiten visibilidad o recepción.
Comprueba también el apoyo sobre mesa. El rig debe poder descansar sin cargar el peso sobre un conector, una antena o la pantalla. Si solo se mantiene en pie gracias a un cable doblado, el montaje no está terminado.
Da a cada cable un recorrido y un punto de alivio
Un cable corto no siempre es un cable seguro. Necesita holgura suficiente para abrir la pantalla, orientar el monitor y cambiar el ángulo del micrófono sin tirar del puerto. Esa pequeña curva debe quedar inmóvil cerca del conector mediante un punto de alivio de tensión fijado al rig, no al propio cable de otro dispositivo.
Separa señal y alimentación cuando sea posible. Evita que un cable de audio quede prensado bajo una placa o pase por el anillo de enfoque. En conectores acodados, orienta el codo hacia la zona con más espacio y comprueba que no bloquee una tapa. Etiqueta ambos extremos cuando haya dos recorridos parecidos; en una incidencia, saber qué desconectar ahorra más tiempo que seguir el cable con la cámara encendida.
Haz dos movimientos de prueba: pantalla completamente abierta y giro máximo del monitor. Después mueve el asa como lo harías al sacar la cámara de una bolsa. Ningún conector debe recibir un tirón y ninguna lazada debe alcanzar los mandos.
Elige puntos de montaje que sobrevivan al cambio de plano
Una jaula resulta útil cuando aporta varios puntos de fijación sin tapar batería, tarjeta, ventilación o conexiones. Un asa sirve si conserva una zona de agarre real después de instalar micrófono y monitor. Una abrazadera solo es adecuada si su giro no puede liberar el accesorio al ajustar la cámara.
Prioriza uniones con dos puntos de bloqueo cuando un accesorio no deba girar. En una rosca única, usa topes físicos o pines antitorsión si el sistema los admite. Después de montar, aplica una presión moderada en cada dirección. La prueba busca juego y giro, no demostrar fuerza.
Ajusta la ganancia después de cerrar el montaje
La posición mecánica cambia el sonido: acercar un receptor a una fuente de alimentación puede introducir interferencias, y mover el micrófono altera la relación entre voz y ambiente. Por eso el ajuste final de entrada se hace con el rig terminado, todos los equipos encendidos y la voz más intensa que se espera durante la toma.
La guía oficial de Sound Devices para MixPre II distingue ganancia de entrada, fader, medición de picos y limitadores. Aunque cada cámara muestre escalas diferentes, el principio operativo es transferible: se escucha por auriculares, se vigilan los picos reales y se conserva margen, en vez de confiar en que un limitador repare una entrada saturada.
Graba veinte segundos, reproduce desde la cámara y toca de forma deliberada el asa, el monitor y los mandos. Esa escucha revela roces, golpes transmitidos por el soporte y conexiones intermitentes que no aparecen mientras el conjunto permanece quieto.
Somete el conjunto a un ensayo de noventa segundos
- Enciende cámara, monitor, receptor y micrófono en el orden habitual.
- Abre y cierra la pantalla sin sujetar los cables con la mano.
- Empieza un plano fijo y di una frase a volumen normal y otra más fuerte.
- Levanta la cámara por el asa y camina cinco pasos.
- Cambia de ángulo alto a bajo sin apoyar el rig.
- Detén la toma, cambia batería o tarjeta y vuelve a grabar.
- Reproduce con auriculares y revisa imagen, voz, golpes y cortes.
El ensayo debe realizarlo la persona que operará. Si otra persona necesita sujetar un cable, girar un brazo o recordar una excepción para completar la secuencia, el montaje todavía depende de una ayuda que puede no existir durante la toma.
Registra una ficha que permita reconstruirlo
| Dato | Qué anotar | Prueba asociada |
|---|---|---|
| Base | Cuerpo, objetivo, placa y batería | Acceso a tarjeta y batería |
| Audio | Micrófono, receptor, entrada y nivel | Voz fuerte y reproducción |
| Montaje | Punto, rosca, tope y orientación | Juego y giro moderado |
| Cableado | Origen, destino y alivio de tensión | Pantalla y monitor en recorrido completo |
| Operación | Agarre principal y apoyo en mesa | Caminata y cambio de batería |
Acompaña la ficha con dos fotos: lateral derecho y vista superior. No hace falta ocultar el cableado; debe verse. Si el rig se desmonta para viajar, esas imágenes permiten reconstruir rutas y orientaciones sin improvisar antes del primer plano.
Desmonta cualquier pieza que cree una excepción
Un rig compacto está listo cuando funciona sin instrucciones secretas. Si hay que recordar que una tapa solo abre a medias, que el monitor no puede girar a la izquierda o que el cable de audio debe sujetarse al cambiar de batería, existe un fallo de diseño. Mueve la pieza, cambia el recorrido o elimínala.
La mejor configuración no es la que ocupa todos los puntos de montaje. Es la que deja grabar, escuchar, cambiar soporte y guardar la cámara con movimientos previsibles. Menos piezas, bien colocadas y probadas bajo movimiento, ofrecen más continuidad que un conjunto completo que obliga al operador a protegerlo en cada plano.
